Kombinierte Nadellager der Baureihe RAX von NADELLA
NADELLA Produkte können in allen Anwendungsfällen, die lineare und radiale Systeme umfassen , eingesetzt werden, beispielsweise in Textilmaschinen.
Innerhalb der Industrie bietet Nadella das umfassendste Sortiment an Nadellagern. Von benötigten kleinen Einbaugrößen bis zu sehr hohen Belastungsanforderungen, decken NADELLA Produkte die ganze bandbreite ab: Nadellager, Nadelbuchsen, käfiggeführte Nadellager, vollrollige Nadellager, Laufrollen, Axialnadellager oder Axialzylinderrollenlager, kombinierte Nadellager und kombinierte Radial-Axialager – axial vorspannbar.

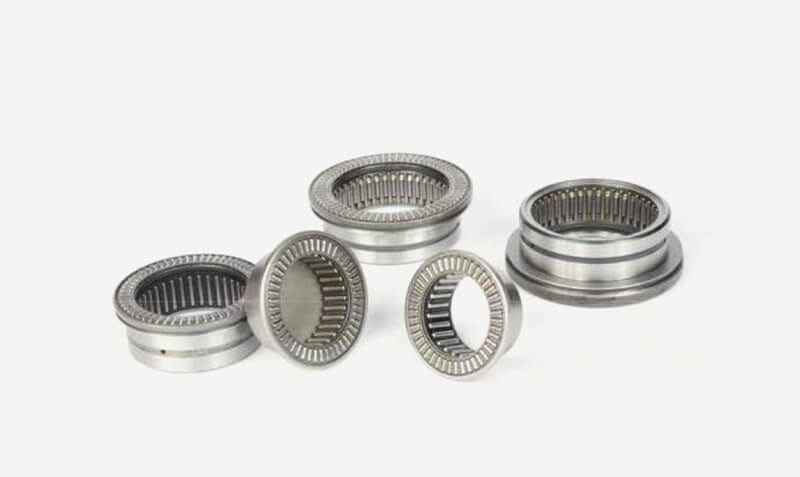

Die kombinierten Nadellager der Serie RAX von NADELLA unterstützen gleich-zeitig radiale und axiale Belastungen. Diese Lager bilden eine geschlossene Einheit, die eine einfache Lagerung, Handhabung und einen einfachen Einbau erlaubt. Axialer und radialer Lagerteil können unabhängig voneinander arbeiten und deshalb ist eine gegenseitige Beeinflussung, die der radialen und axialen Laufgenauigkeit entgegenwirken könnte, nicht gegeben.
Aus diesen Gründen eignen sie sich besonders für den Einsatz unter hohen Belastungen. Kombinierte Lager vom Typ RAX 700 verfügen über einen einteiligen äußeren Ring, der aus einem dünnen Stahlblech hergestellt wird. Alle Lager werden genauestens geprüft und mittels einer geeigneten Wärmebehandlung gehärtet. Sie sind als geschlossenes kombiniertes Lager sowie mit Gegenscheibe und Staubkappe erhältlich. Die Berechnung der kombinierten Lager wird getrennt für den axialen und radialen Teil durchgeführt, ohne die Axiallast in eine äquivalente Radiallast umzuwandeln. Die Axialdehnung der Welle hat beispielsweise keine Auswirkung auf die Genauigkeit der radialen Komponente.
Häufige Anwendungsgebiete sind: Landmaschinen und Landtechnik, Werkzeugmaschinen, Druckmaschinen, Turbomaschinen in Form von Kompressoren und Turbinen, Lagerunf für Bohrergetriebe, Ritzel und Zahnstangensysteme.
Autorin: Maria Brunetto
Anwendungsingenieurin
