Produkte

Linearführungen

Nadella hat sich auf die Konstruktion und Produktion von Linearführungsschienen und -rollen spezialisiert, die in Schwer- und Leichtlastfamilien unterteilt sind und für alle Anwendungen geeignet sind, bei denen hohe Geschwindigkeiten und eine geringe Lautstärke erforderlich sind und die Betriebsumgebung sehr aggressiv ist. Unsere Schienen können mit einer Einzellänge von 6 Metern geliefert werden, können nach Kundenwunsch geschnitten und gebohrt werden und können miteinander verbunden werden.
Die Hauptanwendungsgebiete der Nadella-Linearführungssysteme sind folgende: Roboter-, Handhabungs- und Pick & Place-Systeme, Verpackung, Werkzeugmaschinen, Holzbearbeitungsmaschinen, Montagemaschinen, Messgeräte, elektromedizinische Maschinen, Druckmaschinen.

Lineare Führungssysteme für schwere Lasten

Bei dieser Produktgruppe sind neben der Präzision hohe Belastbarkeit und geringe Reibung die herausragenden Eigenschaften und Voraussetzung für die lange Lebensdauer.

Die Nadella Führungssysteme überzeugen aber auch durch ein hohes Maß an Wirtschaftlichkeit, das in einem Baukastenprinzip begründet ist: die Basis bilden nadelgelagerte, kugelgelagerte oder kugelrollengelagerte Führungsrollen, die mit den weiteren Komponenten individuell kombiniert werden und dadurch Linearführungen für hochpräzise längs- oder kurvenförmige Bewegungen ergeben. Durch die geschlossene Bauweise können alle Nadella Laufrollenführungen auch in rauer oder schmutziger Umgebung eingesetzt werden.

Linearführungssysteme für geringe Belastungen

Diese Familie besteht aus einem Konstruktionselement aus extrudiertem Aluminium mit zwei eingepressten, gehärteten Stahlwellen, die als Laufbahnen für die Rollen der Führungsschlitten dienen. Die Kombination zweier Werkstoffe erlaubt es, die Hauptmerkmale und die Produktionstechnologie beider zu nutzen: einerseits die Leichtigkeit der Leichtmetalllegierung, andererseits die Härte und perfekte Oberflächenbearbeitung der Stahlwellen. Diese Führungsschienen sind für Anwendungen mit mittleren/leichten Belastungen und aggressiver Umgebung (Holzstaub und Späne) ausgelegt. Für verschiedene Anwendungen wurden unterschiedliche geometrische Konfigurationen der Schienen realisiert: DC: komplette Schiene mit zwei Wellen und einem Aluminiumkörper mit "I"-Form. C: Schiene mit einer einzigen Welle, die verwendet wird, wenn ein größerer Abstand zwischen den Rollen erforderlich ist. FWS: Komplette und kompakte Schiene mit zwei Achsen. FWH: kompakte Schiene mit einer Welle. LM: komplette Schiene mit zwei Wellen mit "C"-Form. FWN: Komplette Schiene mit zwei Wellen mit austauschbaren Abmessungen nach DIN645. Laufwagen enthalten drei oder mehr Rollen aus gehärtetem und geschliffenem Stahl mit gotischem Bogenprofil, mit Langzeitschmierung und Schutzabdeckungen und Dichtungen.



Nadella Rollenführungen

 Qualitätsprodukte made by Nadella seit 1984

  •  Linearsysteme mit Führungsrollen für alle Bereiche des Maschinenbaus
  •  kompakt und kostengünstig für kleine Lasten
  •  robust und zuverlässig für höchste Belastungen unter schwierigen Einsatzbedingung
  •  wartungsarm
  •  das umfangreichste und vielseitigste Programm am Markt

Downloads

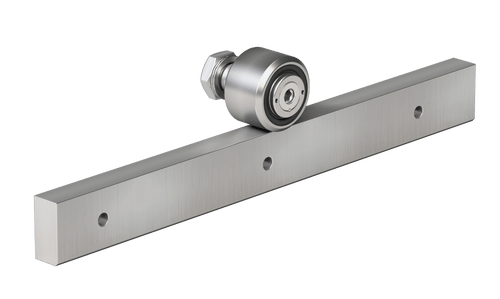

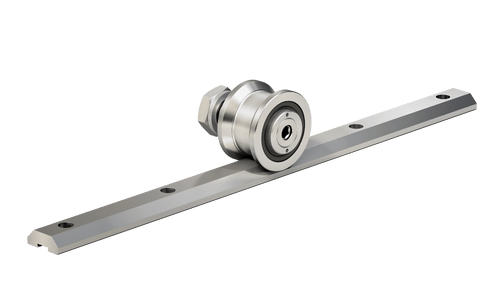

NL171DE_Heavy-Line.pdf
pdf - 2 MB

Nadella Linearführungen

Qualitätsprodukte made by Nadella seit 1984

  • Linearsysteme mit Führungsrollen für alle Bereiche des Maschinenbaus
  • kompakt und kostengünstig für kleine Lasten
  • robust und zuverlässig für höchste Belastungen unter schwierigen Einsatzbedingung
  • wartungsarm
  • das umfangreichste und vielseitigste Programm am Markt



Industrielle Linearführungen
Linearführungen vom Hersteller NADELLA
NL171DE_Rolbloc.pdf
pdf - 1 MB

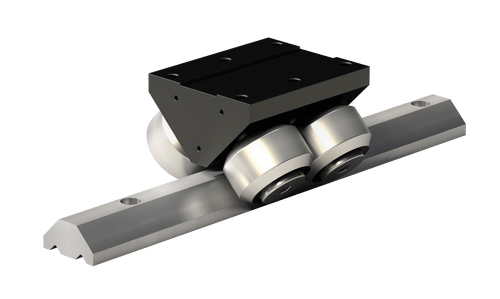

Baureihe ROLBLOC


•    für extrem hohe Belastungen und robuste Einsatzfälle
•    bis 15 Tonnen pro Laufwagen
•    hohe Kompensationbei einfachen Montageflächen
•    Führungsschienen mit Oberflächenbeschichtung
•    Führungsrollen aus rostbeständigem Material

Linearführungssysteme und Linearführungen
Linearführungssysteme in verschiedenen Ausführungen.
NL171DE_V-Line.pdf
pdf - 2 MB

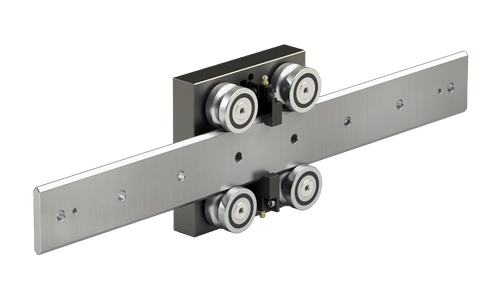

Baureihe FS, FSH


•    Vollschiene und Halbschiene in Stahlausführung mit V-Profil
•    für alle Anwendungen und Belastungen
•    umfangreiche Gestaltungsmöglichkeiten
•    Führungsschienen und Rollen aus rostbeständigem Material

Linearführungen Katalog
Katalog Linearführungen
NL171DE_Multi-Motion-Line.pdf
pdf - 1 MB

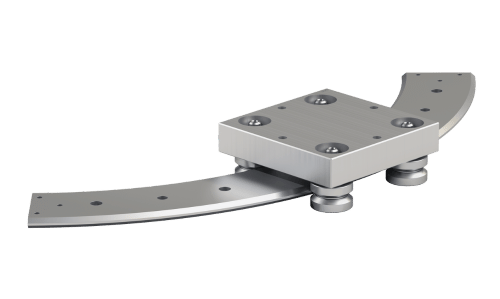

Führungsringe und Kurvensysteme


•    Multi-Motion auf Basis von V-Line
•    gerollte Vertikalführungen für übergroße Radien
•    Korrosionsschutz durch Oberflächenbeschichtung möglich

Führungsringe und Kurvensysteme Linearführungen
Linearführungen Katalog: Kurvensysteme und Führungsringe
NL171DE_C-Line_01.pdf
pdf - 2 MB

Baureihe LS


•    Ausgleich von sehr hohen Montageflächen- und Parallelitätstoleranzen
•    Rollen für Fest- und Loslagerkonstruktion
•    leichtes gleichmäßiges Laufverhalten
•    hohe Geschwindigkeiten bis 8 m/s
•    integriertes Schmiersystem

Linearführungen C-Line
C-Line Reihe. Linearführung für hohe Geschwindigkeiten.
BASE-LINE-Linearfuehrungssysteme_NL211DE-webversion.pdf
pdf - 973 KB

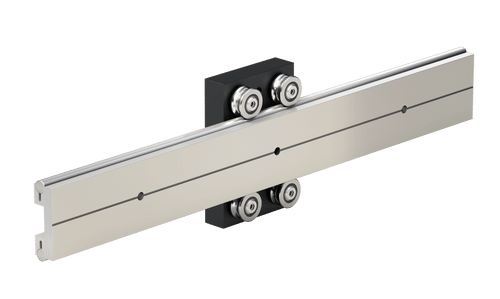

Baureihe FWS, FWH

•    Baureihe für leichte und mittlere Belastungen
•    Führungsschienen mit rostbeständigen Stahlwellen
•    Führungsrollen aus rostbeständigem Stahl

Baureihe DC, C

•    Baureihe für leichte und mittlere Belastungen
•    niedriege Bauform für platzsparendes Design
•    Führungsschienen mit rostbeständigen Stahlwellen
•    Führungswagen mit rostbeständigen Führungsrollen

Base Line Linearführung
Nadellas Base Line. Rostbeständige Linearführungen für leichte bis mittlere Belastungen
NL171DE_Flexi-Line.pdf
pdf - 889 KB

Baureihe FWN


•    Abmessungen nach DIN 645 mit flexiblen Ausstattungsoptionen
•    für leichte Belastungen und superleisen Lauf
•    einbaufertig

Flexi-Line Linearführungen
Linearführung Flexi-Line mit leisem Lauf. Einbaufertig.
NL171DE_U-Line.pdf
pdf - 2 MB

Baureihe LM

•  Baureihe für leichte und mittlere Belastungen

•  innenliegende Laufwagen in kompakter U-Schiene

•  Führungsschienen mit rostbeständigen Stahlwellen

•  Führungswagen mit rostbeständigen Führungsrollen

Linearführungen U-Line
Linearführungen rostfrei und leichtgängig

AXNR Ovalsystem

Circular System
pdf - 4 MB
NL171DE_Technik.pdf
pdf - 547 KB
NL171DE_Bestellbezeichnung_Index.pdf
pdf - 57 KB
Nadella Montageanleitung für Laufrollenführungen
Nadella Montageanleitung für Laufrollenführungen
pdf - 2 MB
