Kurvenrollen

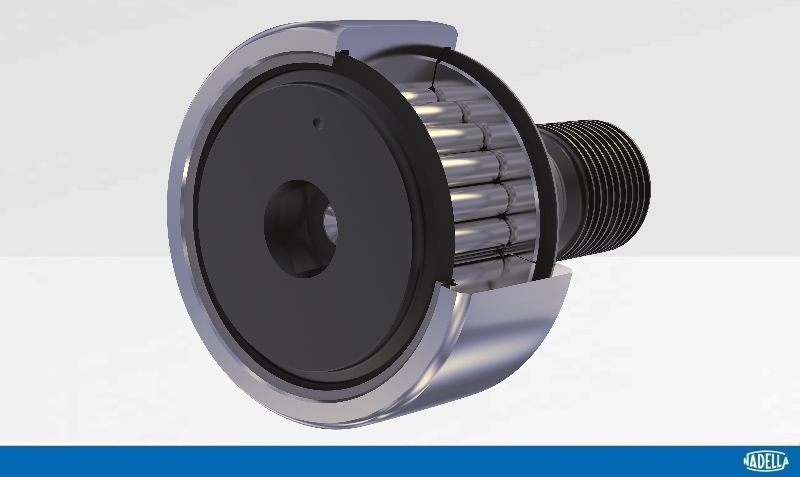

Nadella Laufrollen sind so konstruiert, dass sie sich direkt auf Nocken, ebenen Flächen oder Führungsextrudern drehen. Um den ungewöhnlichen Einsatzbedingungen – wie erheblichen Belastungen, begleitet von starken und wiederholten Stößen - gerecht zu werden, weisen diese Lagertypen die folgenden Merkmale auf:

• Schwerlast-Außenring, um die Last zu tragen und das Risiko von Verformungen zu minimieren, welche die Tragfähigkeit des Lagers verringern.
• Wälz- oder Nadelhülsenlager, mit Käfig oder vollrollig, um die maximale Tragfähigkeit zu gewährleisten.
• Außenprofilring zum Ausgleich von Parallelitätsfehlern zwischen Rolle und Laufbahn oder zylindrischer Ring zur Verringerung des Kontaktdrucks mit der Gleitfläche.
• Schmierbohrung mit Ausgang unter den Nadeln, um das Schmierfett durch die Achse wiederherzustellen.

Die Laufrollen mit Bolzen können mit einem Exzenterring ausgestattet werden, um die Vorspannung bei der Montage zu justieren. Außerdem können sie mit Kunststoff- oder Metalldichtungen ausgestattet werden, um das Fett zurückzuhalten.

Im Standardprogramm von NADELLA gibt folgende Laufrollen:

• Laufrollen mit Bolzen GC.. MINI: Vollrollige Nadelrollen mit einem Außendurchmesser von bis zu 15 mm. Die Mini-Rolle, weist dank des Nadellagers das höchste Verhältnis zwischen Tragfähigkeit und Durchmesser auf.

• Kurvenrollen mit Bolzen GC.. SW: Vollnadelige Nadelrollen mit Außendurchmesser von 16 bis 90 mm. Es handelt sich um die klassische Nadella-Laufrolle mit Bolzen, die mit der Verlängerung des Einstellsechskants an jedem Ende und für alle Abmessungen aktualisiert wurde.

• Kurvenrollen mit Bolzen KR.. EE: Kurvenrollen mit Rollenkäfig und Außendurchmesser von 16 bis 90 mm. Die klassischen Kurvenrollen mit Käfig eignen sich für weniger anspruchsvolle Anwendungen, mit erhöhter Geschwindigkeit.

• Vollrollige Rollen GCU: Vollrollige Nadelrollen mit Außendurchmesser von 35 bis 130 mm. Die Rollenlösungen anstelle der Nadeln reduzieren die Dicke des Außenrings und die Anzahl der Rollen.

• Mini-Laufrolle ohne Bolzen FP: Vollrollige Nadelrollen mit einem Außendurchmesser von 10 mm bis 15 mm. Die Minirolle, die dank des Nadellagers das höchste Verhältnis zwischen Tragfähigkeit und Durchmesser aufweist.

• Vollnadelige Nadelrollen FG.. SW: Vollnadelige Nadelrollen mit Außendurchmesser von 16 bis 250 mm.

• Vollrollige Rollen FGU: Vollrollige Rollen mit einem Außendurchmesser von 35 bis 300 mm. Die schwere Baureihe unterscheidet sich von der leichten Baureihe durch die Dicke des Außenrings, woraus sich ein größerer Außendurchmesser und die Fähigkeit zur Aufnahme größerer Belastungen ergibt.

• Vollrollige Nadelrollen RNA 11000: Ring mit vollrolligen Nadelrollen, mechanisch befestigt und mit separatem Innenring. Außendurchmesser von 19 bis 90 mm.

• Kurvenrollen mit Bolzen und Kegellager PK: Bolzenlose Kurvenrollen mit hoher Tragfähigkeit und Kegelrollenlager. Außendurchmesser von 52 bis 110 mm. Diese Rollen nehmen die Axialstöße auf, die durch die Ausrichtungsfehler zwischen der Kurvenrolle ohne Bolzen und der Rollbahn entstehen, ohne die Funktion der Kurvenrolle ohne Bolzen zu beeinträchtigen.

• Führungsräder FK: Bolzenlose Kurvenrollen mit hoher Tragfähigkeit und Kegelrollenlager. Der Außendurchmesser von 52 bis 110 mm und die Breite der Hülse ermöglichen die Verteilung der Dehnung auf eine breite Kontaktfläche mit der Rollbahn.

• Kurvenrollen mit schwerem Bolzen PFL: Kurvenrollen ohne Bolzen mit hoher Präzision und Tragfähigkeit mit Außendurchmesser von 10 bis 22 mm. Mit schwerem Bolzen und sorgfältiger Konstruktion für den Einsatz in automatischen Maschinen, Positioniervorrichtungen und Nockenbewegungen.

• Doppelte Kurvenrollen mit Bolzen PFDL: Außendurchmesser von 24 bis 32 mm Dies ist die ideale Lösung für Anwendungen, bei denen die Kurve in wechselnder Richtung beansprucht wird.

Weitere Einzelheiten finden Sie in unserem Abschnitt LAUFROLLEN oder senden Sie uns eine Nachricht über unser Kontaktformular.
