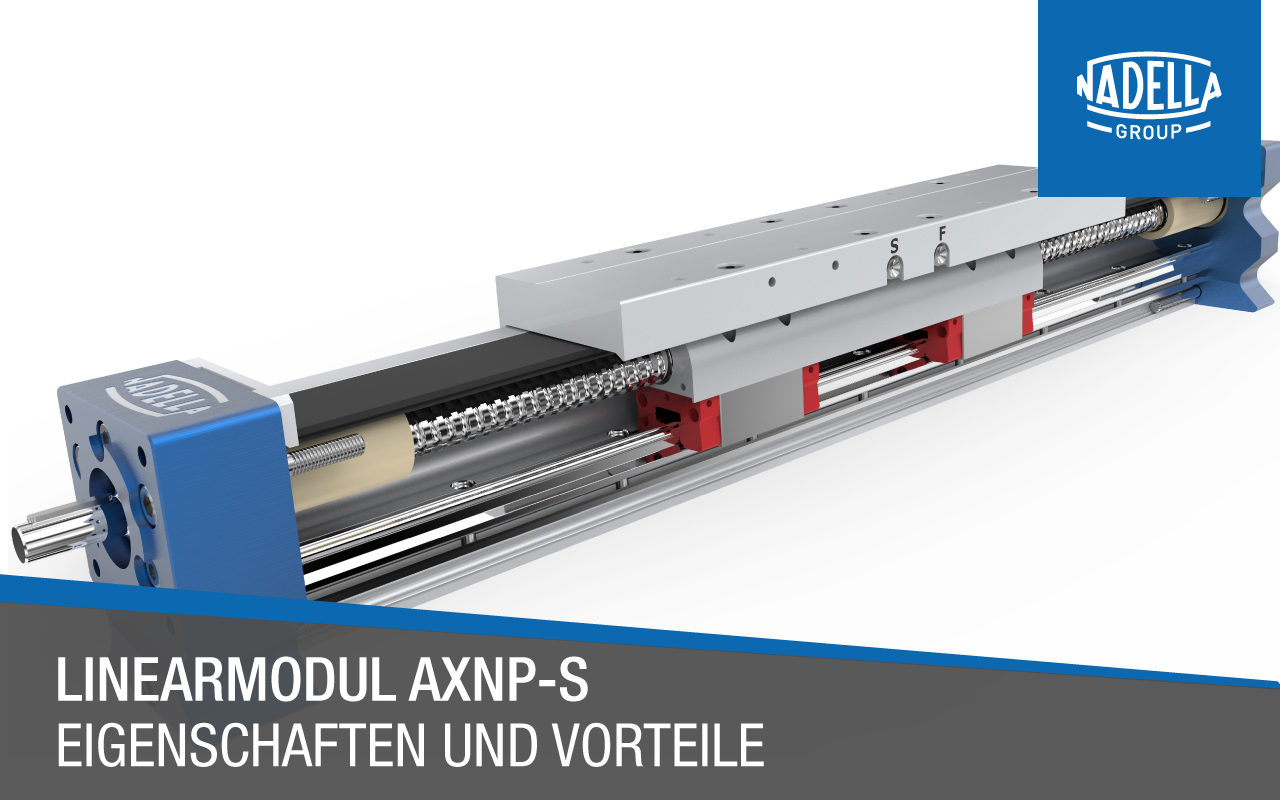

Linearmodul AXNP-S

Eigenschaften und Vorteile

Als Weiterentwicklung unserer beliebten und bewährten Baureihe AXN bzw. AXNP-Z mit Zahnriemenantrieb, bietet die AXNP-S der BASIC Line einige weitere Vorteile. So wurde diese Einheit extra für Handlings- und Positionieraufgaben entwickelt. Hierfür stehen nämlich hauptsächlich präzise Positionierungen und Vertikalanwendungen im Vordergrund. Der Einsatz ist sowohl im Mehrfachsystem in unterschiedlichen Kombinationen möglich als auch als Einzelmodul. Die AXNP-S verfügt über folgende Eigenschaften:

  • Gegen Schmutz geschützt: Durch ein im Profil eingeklipstes Abdeckband wird das Eindringen von Schmutzpartikeln in das Produkt verhindert, da dieses Band die achse nach oben hin komplett abdeckt. Ergänzt wird diese Vorkehrung noch nurch integrierte Abdeckbürsten in der Tischplatte und eine Konturüberdeckung dieser.
  • Motorenanbindung: Über eine Flansch bzw. Kupplungskombination kann für viele Motortypen der Anbau bereits erfolgen. Für Sondermotoren können wir, wenn es technisch möglich ist, ebenfalls eine Ausführung einplanen.
  • Kugelumlaufführung:  Die AXNP-S Baureihe wird mit einer hochwertigen Kugelumlaufführung geliefert. Das hat den Vorteil, dass damit eine lange Lebensdauer  einhergeht. Außerdem sorgt diese Ausstattung für einen niedrigen Geräuschpegel, hohe Belastungswerte und eine hohe Führungsgenauigkeit. Um die Dimensionierung der Führungssysteme zu bestimmen ist bei einer dynamischen Wechselbeanspruchung der Wert der dynamischen Tragzahl ausschlaggebend.
  • Hohe Anbauflexibilität: Die AXNP-S bietet verschiedene Möglichkeiten für Aufbauten und zur Achbefestigung. An Seiten und Achsgrundflächen befinden sich durchgehende Profilnuten. Diese ermöglichen den universellen An- und Einbau. Befestigungsleisten und Verbindungsplatten sowie einschwenkbare Nutensteine erhöhen die Anbauflexibilität. Die sich in den Tischplatten befindenden Gewinde ermögllichen einfach montierbare Aufbauten. Sollte eine Alternative gewünscht sein, können unsere Modelle aus der Basic-Line zusätzlich mit einem Laufwagen ohne Antieb ausgestattet werden.
  • Kugelgewindetrieb: Dank der verwendeten Hartwirbeltechnologie erreichen unsere Linearachsen eine sehr hohe Oberflächengüte, den sie sind mit hochpräzisen und gewirbelten Kugelgewindetrieben ausgestattet. Die eingesetzten Spindeln haben dabei Steigungsfehler von 23 µm / 300 mm. Um speziell bei langen Hüben höhere Verfahrensgeschwindigkeiten zu realisieren, können optional Spindelabstützungen eingebaut werden.
  • Wartung: Während die Lager des Kugelgewindetriebs selbst wartungsfrei sind, können die Schienenführung und der Kugelgewindetrieb problemlos nachgeschmiert werden. Dies ist möglich, da sie am Laufwagen über getrennte und von außen zugäniche Schmiernippel verfügen. Vor allem beim Einsatz mit hohen Kilometerleistungen und/oder hohen Beschleunigungswerten ist dies ein großer Vorteil. Für Kurzhubanwendungen, die kleiner als die halbe Tischlänge sind, hilft Ihnen gerne unsere Anwendungstechnik weiter. Kontaktieren Sie uns einfach über unseren Bereich KONTAKT. Generell empfehlen wir den Klüber Microlube GL 261 Schmierstoff.

Weitere Informationen zu der Baureihe AXNP-S finden Sie im Katalog Linearmodule. Bei Fragen oder zur gezielten Beratung zu Ihrem Anwendungsfall, helfen wir Ihnen gerne persönlich weiter. KONTAKT
