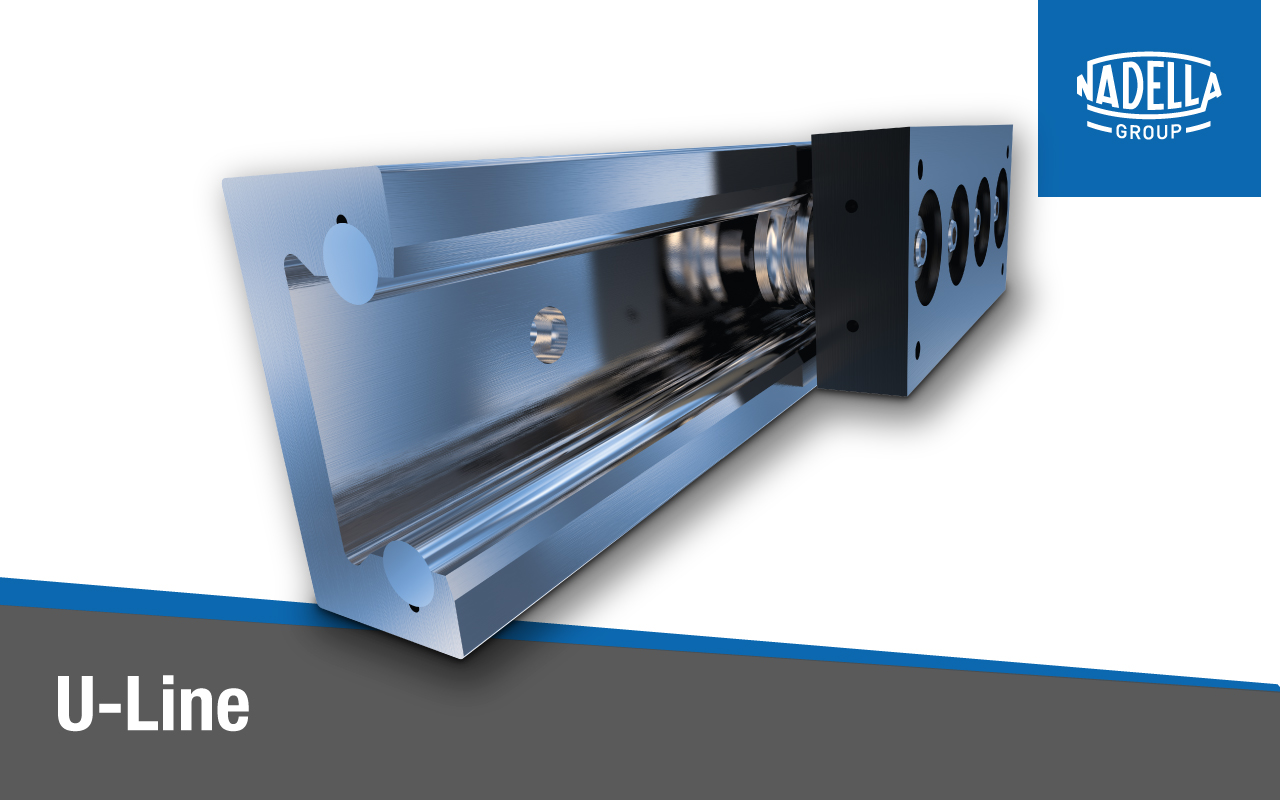

U-Line: Selbstausrichtung und Laufwagen

Mit Laufwagen aus der Baureihe LM, die mit Führungsrollen der Baureihe RAL ausgestattet sind, lassen sich selbstausrichtende Systeme problemlos realisieren.

Dank der RAL Führungsrollen ist eine axiale Verschiebung auf dem Bolzen möglich und während der Montage wird die Rolle durch einen „O“-Ring in Position gehalten.

Einen besonderen Vorteil bieten selbstausrichtende Systeme bei Anwendungen, die unpräzise sind und sich verformen können. Durch selbstausrichtende Systeme können Abweichungen der gegenüberliegenden Schiene ausgeglichen werden.



LAUFWAGEN C3 RAL, C4 RAL, T4 RAL

Diese Baureihen an Laufwagen sind vorgesehen, um die Abweichung zwischen gegenüberliegenden Schienen auszugleichen, wobei die Laufwagen der Tisch oder Laufwagen mit Führungsrolle der Baureihe RAL und RALR axial zur Schiene bewegt werden kann. Bei diesem Laufwagentyp handelt es sich rein um eine radiale Unterstützung.

Die Axiallast, die schräg zur Bewegungsrichtung verläuft, wird von der RCL Schiene mit Laufwagen auf der gegenüberliegenden Seite aufgenommen.



LAUFWAGEN C3 RYL, C4 RYL, T4 RYL

Laufwagen müssen die Fähigkeit besitzen, sich zu drehen, für eine ungenaue Ausrichtung der Schienen. Diese Drehbewegung des Tisches wird durch den Einsatz des Tisches bzw. Laufwagen der Baureihe RYL zusammen mit den Führungsrollen RCL/ RCP in Kontakt mit Stahlwellen der LM-Schienen und Führungsrollen der RALR Baureihe - die Kontakt mit der gegenüberliegenden Welle haben – ermöglicht. Gleichzeitig wird so die diagonale Richtungskontrolle gewährleistet.



Laden Sie hier unseren Katalog mit Linearführungen herunter und zögern Sie nicht, uns bei Fragen zu kontaktieren.
