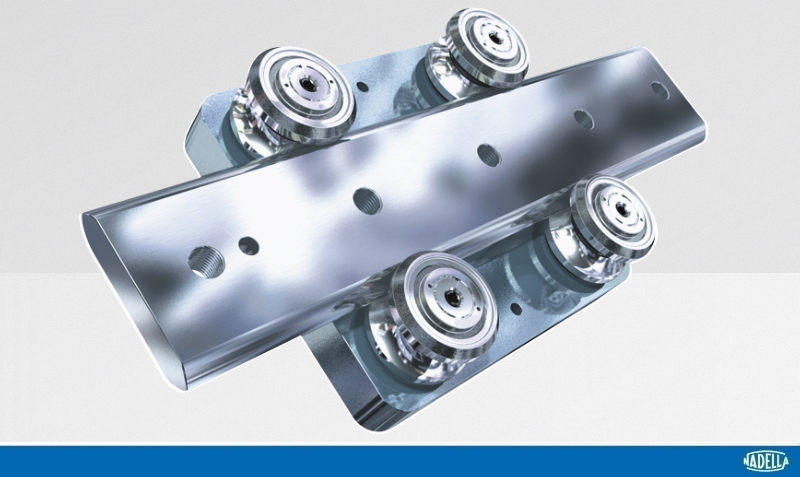

V-Line-Systeme
Der Name "V-Line" kommt von der V-Form der Rollen und bezeichnet ein effektives und zuverlässiges System für alle Anwendungen, bei denen Leichtgängigkeit und Tragfähigkeit erforderlich sind. Das V-Line-System kombiniert die Vielseitigkeit der Rollen mit einem ausgezeichneten Maß an Präzision.
Die Schienen sind in Stahl und Edelstahl erhältlich, mit gehärteten Gleitbahnen, um eine hohe Lebensdauer sowohl in traditionellen Anwendungen als auch für spezifische Sektoren wie Lebensmittel, Pharmazie und Medizin zu gewährleisten, deren Materialforschung Nadella zu einem Referenzpartner für die wichtigsten Maschinenhersteller der Welt macht.
Die Führungsrollen mit V-Nut-Profil können auch mit speziellen Schmiermitteln (FDA-zugelassen, Vakuum, Hochtemperatur, ...) geliefert werden, die für die Einhaltung der Lebensmittelvorschriften oder zur Gewährleistung eines korrekten Betriebs auch unter den kritischsten Bedingungen erforderlich sind.
Die FS-Schiene verfügt über einen doppelten Gleitnocken, der es ermöglicht, auch als Einschienenbahn zu arbeiten, während die FSH (Halb)-Schiene die Möglichkeit bietet, die Rollen zur Erhöhung der Tragfähigkeit zu platzieren, wodurch jede vom Kunden gewünschte Größe ideal abgedeckt wird, um hohe freitragende Lasten oder besondere Bedingungen zu bewältigen.
FS- und FSH-Schienen sind mit verschiedenen Oberflächenausführungen erhältlich, sandgestrahlt oder geschliffen. Die -M-Führungen können auch bei Anwendungen mit hoher Präzision oder bei hohen Vibrationen eingesetzt werden.
Das Sortiment umfasst 9 Größen, die in Stücken von bis zu 6 m auf Lager sind - mit der Möglichkeit, nach Kundenwunsch auf Maß zu schneiden und zu fügen.
Dank der Produktionsvielfalt von Nadella werden die Führungen mit Standard- oder Sonderbohrungen nach Katalog oder Kundenzeichnung geliefert: Die Maßanfertigung ist eine der größten Stärken von Nadella.
Aus dem Profil der FS wurde die FSR geboren: eine Reihe von Rundschienen, die sowohl in einzelnen Sektoren als auch zur Herstellung ovaler Kreise in Maschinen mit sich wiederholenden Zyklen, wie z.B. Verpackung, Pick & Place oder Medizin, eingesetzt werden.
Heute ist die FSR auch in den motorisierten Versionen AXNRO und AXNRQ erhältlich.
Nicht zu vergessen: Die Schienen mit integriertem Gestell, bei denen die Montage und Ausrichtung einer FS-Führung mit einem traditionellen Gestell den FSHZ zur kompaktesten und bequemsten Lösung für den Bau von Maschinen mit langen Hüben macht.
Die Führungsrollen mit V-Nut sind in vielen Ausführungen erhältlich, um den verschiedenen Lastkonfigurationen und den verschiedenen Montageanforderungen gerecht zu werden:
Die historischen Rollen FRN von Nadella sind vollnadelig;
Die Nadella weltweite Bestseller FR..EU mit einer doppelten Umdrehung der Kugellager:
Die RKY für anspruchsvollere Anwendungen und hohe Axialbelastungen, mit einem Doppelkranz von Kegelrollenlagern.
Alle Rollen sind in konzentrischer und exzentrischer (-R), fester oder schwimmender (-L) Ausführung erhältlich, um einen spielfreien Betrieb zu gewährleisten, die Einstellung der Vorspannung zu ermöglichen und kleine Ausrichtungsfehler bei der Montage zu korrigieren.
Wie für die Schienen wurde ein Sortiment aus Edelstahl (-NX) entwickelt, das für die ständig wachsenden Anforderungen der Anwendungen ab Lager lieferbar ist.
Zusätzlich zu den im Katalog verfügbaren Standardausführungen bearbeitet das technische Büro von Nadella täglich zahlreiche Sonderwünsche (für Form und Größe, Materialien, Oberflächenbeschichtungen, ...), um den unterschiedlichsten Anforderungen der Ingenieure gerecht zu werden, die stets auf der Suche nach dem am besten geeigneten Produkt für die Auslegung der von ihnen entworfenen Maschine sind.
Für weitere Einzelheiten zu dieser Linie konsultieren Sie den Abschnitt LINEARFÜHRUNGEN oder senden Sie uns eine Informationsanfrage über die Seite KONTAKTE.
